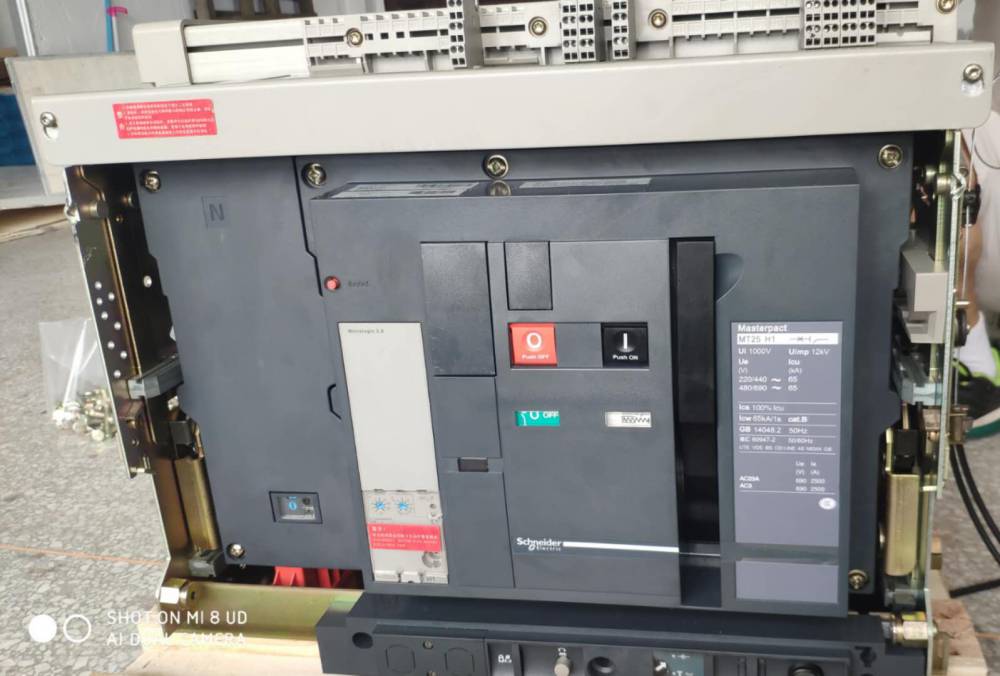

Micrologic A 控制单元保护电源电路。它同
时提供测量、显示、通信和电流的最上值。
保护类型 6 提供接地故障保护，保护类型 7
提供了漏电保护。
1 长延时，电流设定值和脱扣延时
2 过载信号 (LED)
3 短延时，电流设定值和脱扣延时
4 瞬时值
5 接地故障和脱扣延时
6 接地故障测试按钮
7 长延迟校准固定螺钉
8 测试孔
9 测试灯，复位和电池测试
10 脱扣原因显示
11 数字显示
12 安培计和三相柱状图表
13 导航键
Micrologic A 控制单元保护电源电路。它同
时提供测量、显示、通信和电流的最上值。
保护类型 6 提供接地故障保护，保护类型 7
提供了漏电保护。
E46028
注:
Micrologic A 控制单元备有一个标准铅封
保护设定 ...................................................................................
用调节按钮，设定保护阈值和延时。在屏幕上显示电流和时间值。调节的***度可
以提高，通过使用不同的长延时整定模块来限制调节范围。
过载LRMS长延时保护
热储存器 : 在脱扣之前和之后的热积累。
通过使用不同的长延时整定模块来改变调节范围，使调节的***度可以提高。
使用 OFF 长延时整定模块能够取消过载保护。
短路保护
短延时 (rms) 和瞬时的保护
在短延时上，可选择 I2
t (ON 或 OFF)
接地故障保护
I
2
t (ON 或 OFF) 可选
剩余型漏电保护 (Vigi)
无外部供电时可工作
q 对非故障脱扣进行保护可防止误动作
kA 类 DC - 分量，直至 10A
中性线保护
在 3 极断路器上，无中性线保护
在 4 极断路器上，可通过 3 位置开关设定中性线保护 : 中性线无保护 (4P 3t)，中性
线保护 0.5Ir (4P, 3t + N/2)，中性线保护 Ir (4P 4t)。
区域选择性联锁 (ZSI)
ZSI 与多个控制单元相连，提供接地故障保护和短延时保护的完全选择性，脱扣前不
需要延时。
电流表 ....................................................................................... menu
Micrologic 控制单元 A 测定电流真实有效值 (RMS)，0.2 到 20In 精度为 1.5%( 含互
感器 )。
数字屏 LCD 连续显示最上负载相电流 (lmax)，或通过按导航键，还可显示 I1，I2，
I3， IN，Ig，I?n 储存电流 ( 最上值 ) 和进行设定。
外部电源选件可以显示 <20%In 的电流。
若电流低于 0.05In，测量值无意义。在 0.05 至 0.2In 时，精度为 0.5%In+1.5% 读数。
通信选项
同通信选项 COM 相关的控制单元，能够传输下列参数：
● 设定值
● 电流值
● 脱扣原因
● 最上值复位
